Ambiente di sviluppo RDE

L’IDE che serve per sviluppare, monitorare e implementare soluzioni di Motion Control

Tutto in un unico ambiente

RDE è l’ambiente di sviluppo software progettato appositamente per i Motion Controller Robox, che semplifica ogni fase del ciclo di vita delle applicazioni di automazione industriale. Grazie a un’interfaccia unificata, RDE permette di progettare, sviluppare, eseguire il debug, trasferire e installare il software di controllo in modo rapido e affidabile, utilizzando linguaggi di programmazione ottimizzati per l’automazione industriale.

Con RDE, potrai:

  • Valutare le prestazioni della macchina in tempo reale per ottimizzarne il comportamento.
  • Sviluppare interfacce operatore (HMI) personalizzate.
  • Comunicare facilmente con il sistema tramite Ethernet (TCP/IP), USB e legacy RS232.
  • Gestire e installare il software con semplicità, riducendo i tempi di messa in opera.
Check Check

Unico ambiente integrato

Check Check

Configurazione grafica rapida

Check Check

Scalabilità e flessibilità

Check Check

Debug potente

Check Check

Perfettamente integrato con i dispositivi Robox

  • Descrive graficamente la macchina controllata configurando assi, power set (macchina a stati DS402), modelli cinematici del robot ecc.
  • Definisce e mappa graficamente tutti i dispositivi fieldbus in modo rapido e intuitivo.

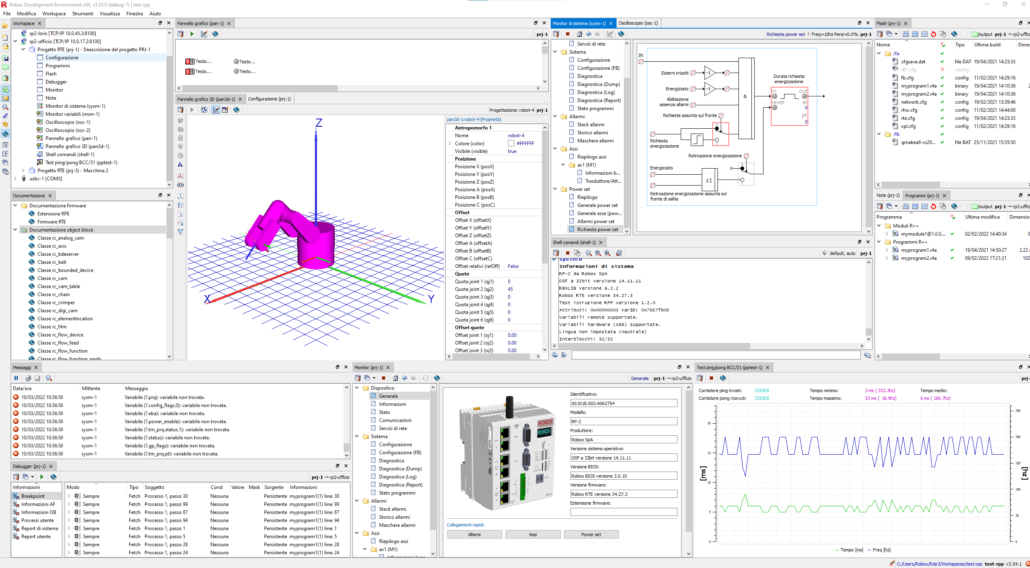

Tutte le risorse, i programmi, i parametri, le configurazioni del dispositivo e i file possono essere gestiti in un unico progetto, con la possibilità di avere più progetti nello stesso spazio di lavoro. Questi sono organizzati in finestre intuitive:

  • Configurazione: impostare la configurazione del dispositivo, come assi, power sets, fieldbus, ecc.
  • Variabili: impostare le variabili globali dell’applicazione e la mappatura fieldbus, i file di allarme utente globali, ecc.
  • Programmi: sviluppare gli applicativi in più linguaggi di programmazione.
  • Debugger: esecuzione e debug del codice breakpoint, modifiche in tempo reale e strumenti di tracciamento.
  • Monitor: visualizzare un monitor di sistema generato automaticamente dalla configurazione attuale del progetto.
  • Flash: gestire i file da caricare sulla flash del Motion Controller.

Consentono di descrivere sia l’hardware che il software, in modo semplice e rapido.

  • Il Fieldbus Editor (FBCED) per descrivere graficamente qualsiasi rete EtherCAT, con parametrizzazione completa e mappatura PDO, e altro ancora.
  • Il CANopen Configurator Editor (COCED) permette di descrivere qualsiasi rete CANopen, con parametrizzazione completa e mappatura PDO, e altro ancora.
  • Il Path Library Editor (PLIBED) consente di modificare e testare le librerie di percorsi e punti.
  • Il Progetto RTE contiene anche altri configuratori, ad esempio:
    • Il configuratore del gruppo di assi, che consente di raggruppare gli assi e di effettuare una selezione tra diverse cinematiche, ecc.
    • Il configuratore della macchina, che consente di descrivere un asse, un power set ecc.
    • Il configuratore dell’hardware, che consente di selezionare il Motion Controller Robox e i moduli d’espansione su cui verrà eseguite l’applicazione.
    • E altro ancora…
  • Il Progetto RDT consente lo sviluppo di interfacce uomo-macchina (HMI) personalizzate tramite un set completo di controlli: pulsanti d’azione configurabili, comboBox, listBox, immagini statiche e dinamiche, campi di testo (statici, dinamici, editabili), slider e trend. Le interfacce possono includere:
      • azioni e macro
      • finestre di aiuto
      • gestione a livelli con password
      • librerie di ricette
      • storico allarmi
      • interfaccia multilingua
      • e molte altre utilità

    Ad ogni singolo controllo assi Robox è possibile associare un dispositivo tramite indirizzo TCP/IP o seriale consentendo così la diagnostica centralizzata. I programmi generati da RDT possono essere eseguiti sui dispositivi Robox RHMI oppure, tramite il software RTM su un qualsiasi PC Windows o Linux (scaricabile tramite il Servizio di Aggiornamento Software).

  • La shell di comando consente di accedere in tempo reale a tutte le entità del Motion Controller Robox, compresi gli I/O digitali e analogici, il contenuto della flash, la lettura/scrittura dei registri e la gestione della configurazione.
  • Il monitor di sistema consente l’accesso in tempo reale a tutte le entità come la shell di comando, ma attraverso un’interfaccia utente di facile comprensione.
  • Il monitor delle variabili consente di visualizzare i valori in tempo reale di qualsiasi variabile del Motion Controller (ad esempio, I/O, registri, strutture, ecc.).
  • Il pannello grafico consente di progettare interfacce in stile cockpit, di emulare eventi esterni (come gli I/O), di eseguire il debug dei Motion Controllers e di interagire con i dispositivi fieldbus.
  • Il pannello grafico 3D permette di simulare/visualizzare graficamente il comportamento della macchina in un ambiente 3D.
  • Un oscilloscopio completo visualizza fino a 40 variabili simultanei per ogni istanza (24 acquisite dal controllo in tempo reale + 16 calcolate).
  • Supporta la visualizzazione basata sul tempo o X/Y, le regolazioni di scala/offset.
  • Supporta trigger di avvio/arresto ed esportazione automatica dei segnali.
  • Supporta le misure della traccia in tempo reale.
  • Possibilità di export dei dati.

Sistema operativo
Microsoft Windows 11 x64, arm64 (build 22H2 e successive) e Microsoft Window 10 x64 (build 1809 e successive).

Interfacce di comunicazione
Seriale (RS232/RS422), USB ed Ethernet (TCP/IP).

Dispositivi supportati
Tutti i Motion Controller Robox

Requisiti minimi
Processore Intel I5, 8 GB di RAM e 2 gb di spazio libero su disco, scheda grafica 3D (compatibile con OpenGL).

Requisiti consigliati
Processore Intel I7, 16 GB di RAM.

RDE supporta diversi linguaggi per il Motion Control, robotica e la logica:

Linguaggio Applicazione Caratteristiche
R3 Motion control (es. electronic cams, flying shear) Testo strutturato con librerie e test in tempo reale.
Librerie RPE per R3 e Object Blocks Robotica (es. Pick&place, pallettizzazione, disegno) Gestione del gruppo assi, associazione di una cinematica, pianificazione della traiettoria e movimento lungo la traiettoria.
Ladder diagram (IEC 61131) Programmazione PLC Editor grafico a contatti e debug online.
Object Blocks Riutilizzo logico modulare Blocchi funzione avanzati trasversali ai linguaggi, scritti in C++.
R++ Motion control object-oriented Sintassi moderna per applicazioni scalabili.
RPL Linguaggio di programmazione robotica Facile da usare nella programmazione robotica.
RGcode Percorsi CNC (da CAD/CAM) Esecuzione diretta di codice G.

L’ultima versione del software RDE è scaricabile tramite il Servizio di Aggiornamento Software.

Le licenze per sviluppatori devono essere richieste a Robox (sales@robox.it).

Icona

Manuale d'uso 493.55 KB 284 downloads

...

    Il tutorial sull’utilizzo di RDE è disponibile sul nostro canale YouTube a questo link. È inoltre possibile accedere a ulteriori materiali formativi nella sezione Materiale Didattico della nostra pagina di supporto.
