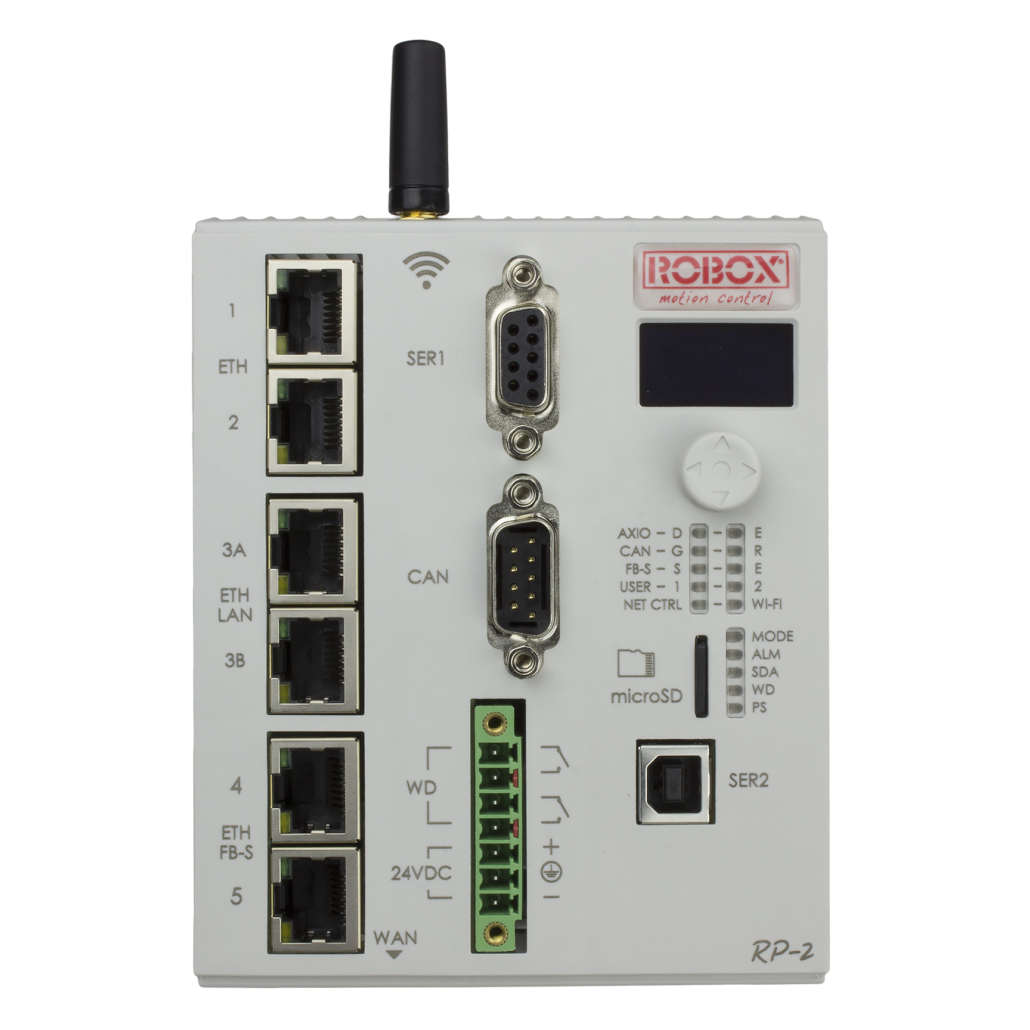

RP-2 (Profinet slave) | AS1018.012

Controllo assi – equipaggiato di CPU ARM Cortex A9 Dual Core (800MHz) in grado di gestire fino a 32 assi interpolati, pilotati tramite fieldbus EtherCAT.
Dispone inoltre della possibilità di interfacciamento Profinet.

Le principali caratteristiche sono:

  • Microprocessore ARM Cortex A9 Dual Core (800MHz)
  • Numero assi:
    • fino a 32 interpolati, pilotati tramite fieldbus Ethercat
  • Memoria:
    • Micro SD flash memory
    • 1 GB DRAM
    • 512 Kbyte memoria ram ritentiva per salvataggio parametri e storico allarmi
  • Comunicazioni:
    • n. 2 canali Ethernet 10/100 Mbits/s Master fieldbus per collegare azionamenti e I/O (EtherCAT CoE, SoE, EoE)
    • n. 2 canali Ethernet 10/100 Mbits/s Slave fieldbus (ProfiNET)
    • n. 2 canali Ethernet 10/100 Mbits/s con switch interno per scopi generali (TCP/IP, UDP, TFTP, Modbus/TCP, Ethernet/IP, OPC-UA)
    • n. 1 canale Wi-Fi
    • n. 1 canale Ethernet 10/100 Mbits/s con funzione di WAN
    • n. 1 canali Canbus (protocolli DS301, DS401, DS402, Device Net, Robox Cnet) per il pilotaggio di assi e/o I/O remotato
    • n. 1 canale USB-B (ROBOX BCC/31) per comunicazione con il PC
    • n. 1 canale seriale RS232 per scopi generali (Robox BCC/31, DF1)
    • Master bus Axioline per comunicazione con dispositivi Axioline
    • Web server per la diagnostica
    • disponibili O.P.C. Server, ActiveX, .Net Library, rlibQt, rLibJava e rLibC++ per comunicazioni in ambiente Windows
  • Schede espansione:
    • vedi I/O remoti (l’accoppiatore AXL-F-BK-C non è necessario)
  • Relè di sicurezza a doppio contatto (watch dog) approvato norme ZH1/457
  • 128×64 OLED Display per diagostica e monitoraggio stato CPU equipaggiato di joystick a 5 gradi di libertà
  • Teleassistenza
  • Orologio/calendario real-time
  • Alimentazione 24 VDC
  • Dimensioni: mm 100x123x96; 0.5Kg
  • Montaggio verticale od orizzontale su canalina Din (35mm) secondo standard EN60715

Programmabile tramite l’ambiente di sviluppo RDE3
