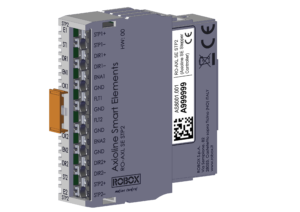

AS8001.001

Modulo pilota per 2 driver di motori passo-passo con comando differenziale di passo e direzione

Le principali caratteristiche sono:

  • Ognuno dei 2 canali dispone di:
    • 2 linee differenziali per pilotare passo e direzione (5V line driver in standard EIA-422  fino a 2.5MHz)
    • 1 linea di output per abilitazione drive (0-5V)
    • 1 linea di input per leggere lo stato del drive (0~0.5V se il drive è abilitato, 2~24V o circuito aperto se il drive è in stato di errore)
    • demoltiplicatore di step per una risoluzione di controllo aumentata fino a 50Mstep/sec
    • possibilità di operare in accordo al profilo DSP402 sincrono o asincrono
    • possibilità di operare in modalità sincrona semplificata
    • IP20
Icona

Manuale d'uso AS8001.001 MAN23003 901.65 KB 10 downloads

...
Icona

Schemi cablaggio IU8001.001 2.60 MB 4 downloads

...
