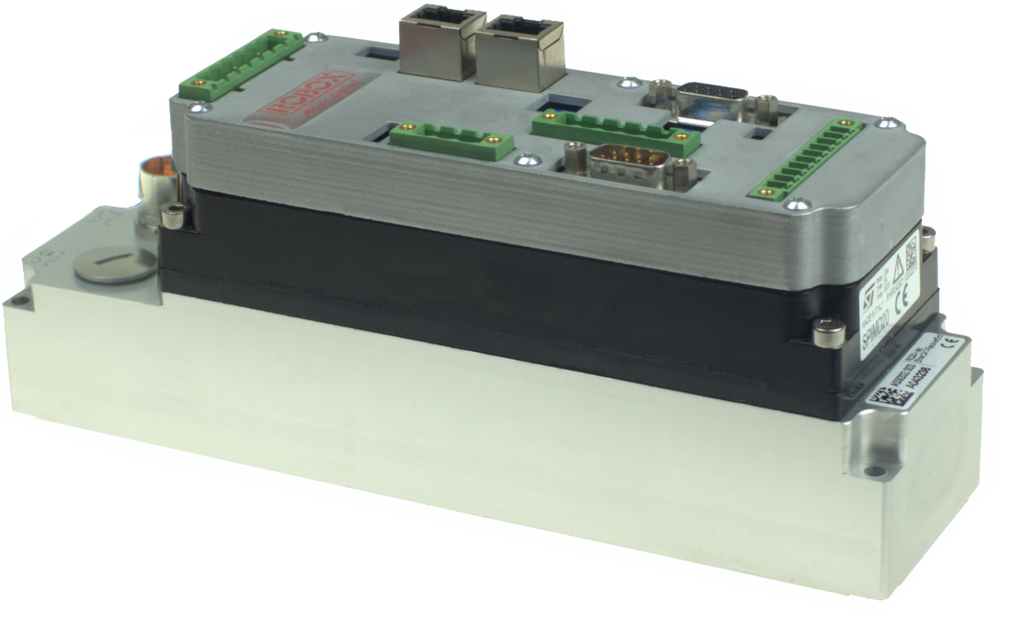

RID20-I | AS9202.004

Azionamento concepito per l’installazione nelle immediate vicinanze del motore
Connessioni verso il quadro principale mediante connettori/cavi standard
Uscita cavi verso il motore tramite connettori a innesto ITEC.
(Trasduttori ammessi: Hiperface DSL)

Dimensioni estremamente compatte: 220mm*60mm*96mm 2.80 kg
Anelli di corrente, velocità e posizione chiusi dall’SPIMD20
Alimentazione fino a 750 VDC
Fino a 2KW
Alimentazione ausiliaria 18-48 VDC
Grande capacità di sopportare alte temperature e vibrazioni
Interfaccia i seguenti trasduttori:

  • Hiperface DSL

Funzione Safe Torque-Off (STO)
Controllo interno del freno di stazionamento 24VDC fino a 0.7A
Accelerometro interno per analisi delle vibrazioni

Comunicazioni:

  • EtherCAT (CoE) (FoE) o CANopen DSP402
  • Interfaccia RS232

I/O:

  • 2 entrate digitali, PNP, 24VDC opto-disaccoppiate (con funzioni capture)
  • 2 output digitali, PNP, 24VDC opto-disaccoppiate. Corrente massima per ogni output 600 mA (alimentazione esterna), corrente totale massima per tutti gli output (alimentazione interna) 100 mA.

Connessioni:

  • connessioni standard verso l’armadio
  • 1 Connettore ITEC per cavo motore/trasduttore
Icona

STEP per CAD meccanico 417.30 KB 0 downloads

...
Icona

PDF 3D del dispositivo 453.27 KB 0 downloads

...
Icona

File EDS (per reti CANopen) 179.38 KB 0 downloads

...
Icona

Manuale utente 12.00 KB 0 downloads

...
Icona

Schemi di cablaggio IU_9202_004 1.35 MB 1 downloads

...
