RID20 | AS9201.004

RID20 | AS9201.004

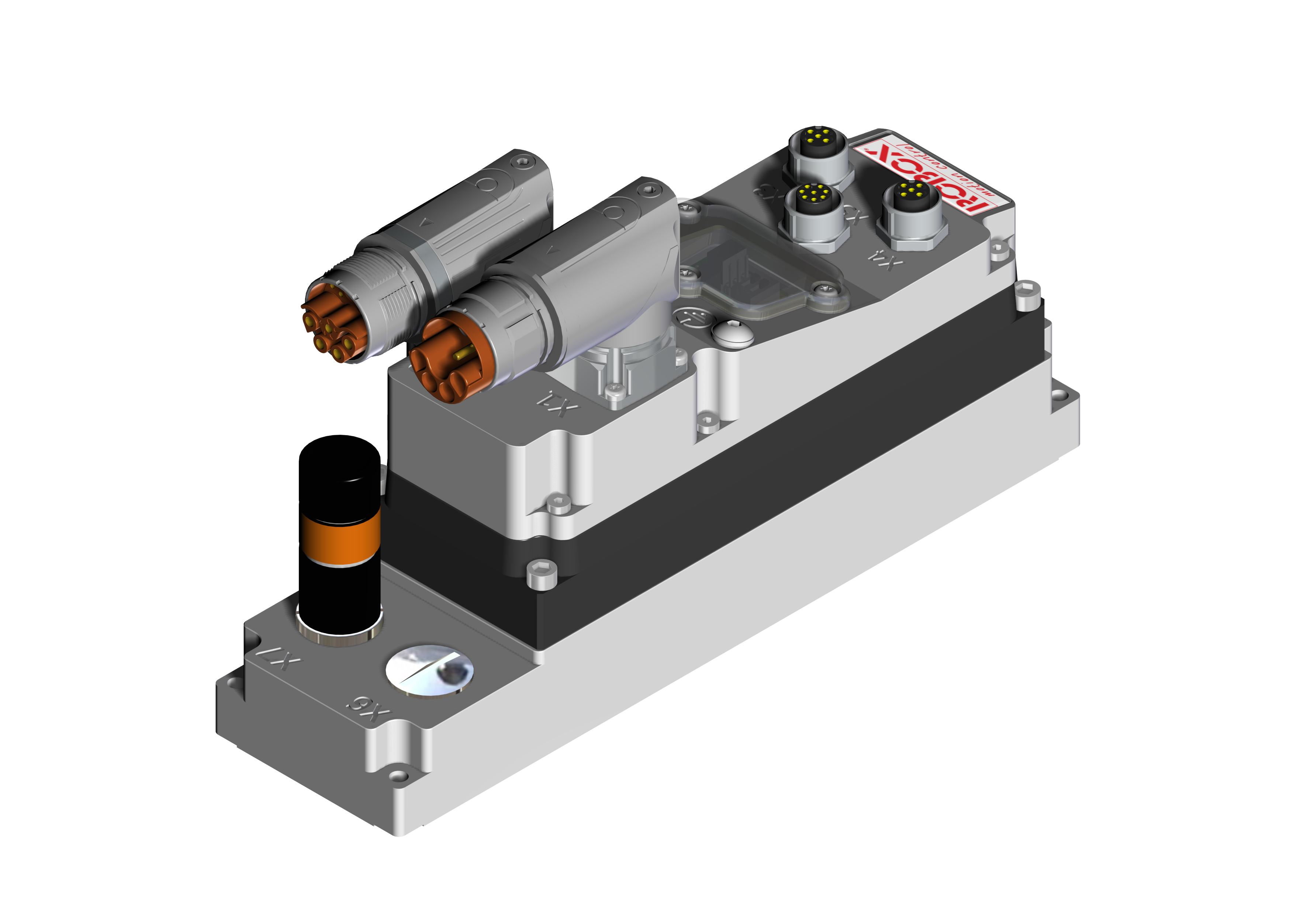

Azionamento concepito per l’installazione nelle immediate vicinanze del motore
Connessioni verso il quadro principale mediante cavi ibridi
Uscita cavi verso il motore tramite connettori a innesto ITEC.
(Trasduttori ammessi: Hiperface DSL)

Prodotto sostituito

Per sostituire il RID20 iTEC AS9201.003/004 fuori produzione con il nuovo RID20-E Nearby IP67 AS9201.013/014, devono essere prese in considerazione le seguenti differenze tecniche:

	RID20 itec (EtherCAT-Resolver/Endat) RID20 itec (EtherCAT-Hiperface)	RID20-E Nearby IP67 RID20-E Nearby IP67 OC (One Cable)
Codice prodotto	AS9201.003/004	AS9201.013/014
Altezza	135 mm	116 mm
Peso	2,15 kg	1,50 kg
Configurazione I/O	2 DI + 2 DO	Configuration 1: 1 DI + 2 DO Configuration 2: 2 DI + 1 DO
Configurazione STO	DIP-switch	CTM199/CTM200
Codice prodotto EtherCAT (OBJ 1018:2)	0x31444d49	0x33444d49

Richiedi informazioni

Caratteristiche principali

Dimensioni estremamente compatte: 220mm*60mm*135mm 2.15 kg
Anelli di corrente, velocità e posizione chiusi dall’SPIMD20
Alimentazione fino a 750 VDC
Fino a 2KW
Alimentazione ausiliaria 18-48 VDC
Grande capacità di sopportare alte temperature e vibrazioni
Interfaccia i seguenti trasduttori:

Hiperface DSL

Funzione Safe Torque-Off (STO) abilitabile a singolo drive oppure su tutta la catena
Controllo interno del freno di stazionamento 24VDC fino a 0.7A
Accelerometro interno per analisi delle vibrazioni

Comunicazioni:

EtherCAT (CoE) (FoE) o CANopen DSP402
Interfaccia RS232

I/O:

2 entrate digitali, PNP, 24VDC opto-disaccoppiate (con funzioni capture)
2 output digitali, PNP, 24VDC opto-disaccoppiate. Corrente massima per ogni output 600 mA (alimentazione esterna), corrente totale massima per tutti gli output (alimentazione interna) 100 mA.

Connessioni:

2 connettori ibridi, orientabili, per alimentazione (750 VDC e ausiliaria 18-48 VDC), bus di campo e segnali di torque off (STO) comuni ai drive della catena
2 connettori M12 per i segnali input/output digitali
1 connettore M12 per interfaccia seriale e segnali di torque off (STO) a drive singolo
1 Connettore ITEC per cavo motore/trasduttore
