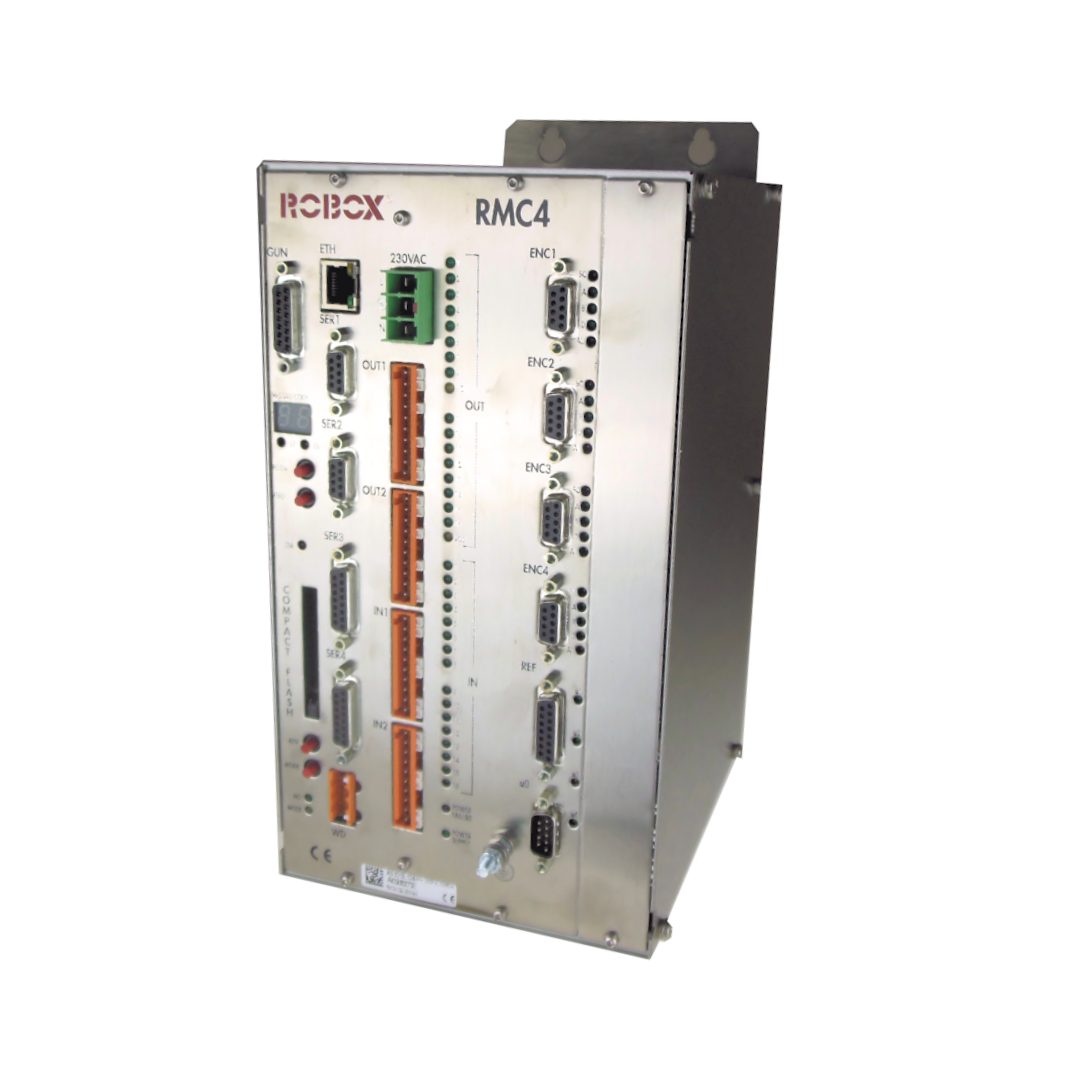

RMC4

Controllo assi – equipaggiato di CPU G2, 4 canali seriali ed alimentazione 230VAC
Questo controllo è sostituito dal SET9001.060

Le principali caratteristiche sono:

  • Microprocessore Power PC Freescale MPC5200 a 400MHz
  • Numero assi: fino a 4 assi interpolati, pilotati analogicamente
  • Rilevamento quota a mezzo di encoder incrementali
  • Memoria:
    • Compact flash card rimovibile (60Mbyte) per l’archiviazione su supporto non volatile dei sistemi operativi e dei programmi utente
    • 64 Mbyte memoria dinamica
    • 128 Kbyte CMOS in batteria tampone
  • Comunicazioni:
    • n. 2 canali seriali RS232 + 2 canali seriali RS422/485 per il colloquio con dispositivi intelligenti e, in particolare, con il personal computer preposto alle funzioni di interfaccia operatore
    • n. 1 canale RS422 per l’interfacciamento a dispositivi Robox di programmazione e/o interfaccia operatore
    • n. 1 canale Ethernet 10/100 Mbit/s
  • Periferiche:
    • n. 4 canali encoder incrementali line driver RS422 +5VDC
    • n. 4 canali input digitali, opto-disaccoppiati, logica positiva, 24VDC per lettura micro di zero
    • n. 16 canali input digitali, opto-disaccopiati, logica positiva, 24VDC, di cui 1 generante interrupt
    • n. 16 canali output digitali, opto-disaccopiati, logica positiva, 24VDC (max 0,5A per canale).
    • n. 4 canali di uscita analogici differenziali 12 bit +/-10V 5mA
  • Rele’ di sicurezza (watch dog) approvato a norme ZH1/457
  • Display di monitoraggio stato CPU
  • Teleassistenza a mezzo modem/Ethernet
  • Orologio/calendario real-time
  • Alimentazione 230V AC (50W max).
  • Dimensioni mm. 145 x 290 x 265 – peso kg 5,5
  • Puo’ alloggiare n. 1 scheda di espansione fra quelle elencate alla voce ‘Schede esp. C/A arch. chiusa.’
Icona

Istruzioni utente IU1015.104 604.95 KB 7 downloads

...
