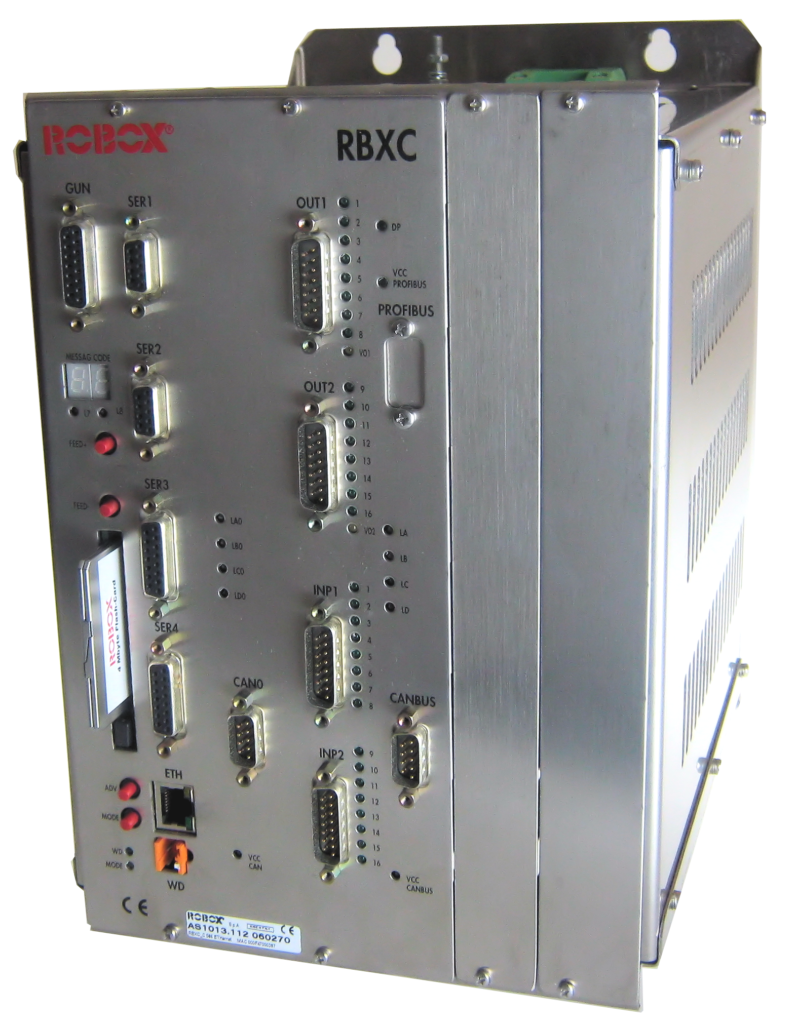

RBXC_C | AS1013.112

Controllo assi – equipaggiato di CPU 586, 4 canali seriali ed alimentazione 230VAC per pilotaggio via canOpen dei drives con un ulteriore canale canbus per il pilotaggio di I/O remotato o comunicazione device NET

Questo controllo è sostituito dal SET9001.068

Le principali caratteristiche sono:

  • Microprocessore Intel Pentium MMX 266Mhz
  • Numero assi:

    • Fino a 8 assi interpolati, pilotati tramite CANopen
  • Memoria:

    • Min 2Mbyte flash eprom card rimovibile
    • 64 Mbyte DRAM
    • 128 Kbyte CMOS in batteria tampone
  • Comunicazioni:

    • n. 2 canali seriali RS232 per scopi generali
    • n. 2 canali RS422/485 per scopi generali
    • n. 1 canale RS422 per l’interfacciamento a dispositivi Robox di programmazione e/o interfaccia operatore (vedi disp. di programmazione)
    • n. 1 canale Canbus (implementa il protocollo DSP402 per il pilotaggio assi)
    • n. 1 canale Canbus (implementa i protocolli DSP301 /Device Net)
    • n. 1 canale Ethernet 10Mbit/sec
  • Periferiche:

    • n. 16 canali di ingresso digitali, opto-disaccopiati, logica positiva, 24VDC, PLC compatibili, di cui 1 generante interrupt
    • n. 16 canali d’uscita digitali, opto-disaccopiati, logica positiva, 24VDC, PLC compatibili (8 canali: max 100mA, 8 canali: max 500mA)
  • Rele’ di watch dog a sicurezza intrinseca secondo norme ZH1/457
  • Programmazione mediante linguaggi Robox RHLL (applicazioni di robotica e macchine utensili) e R (applicazioni di controllo del movimento e meccatronica)
  • Capacita’ di multi-tasking
  • Teleassistenza a mezzo modem
  • Alimentazione 230V AC (50W max)
  • Dimensioni mm. 200 x 290 x 265 – peso kg 5,8
  • Puo’ alloggiare n. 2 schede di espansione fra quelle elencate alla voce ‘Schede esp. C/A arch. chiusa’
Icona

Istruzioni utente IU1013 2.29 MB 4 downloads

...
