Design compatto
Massima performance e flessibilità per il motion control

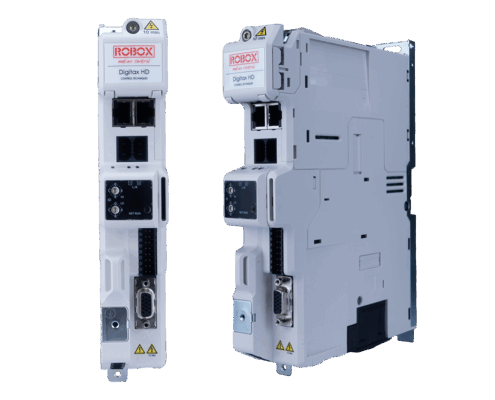

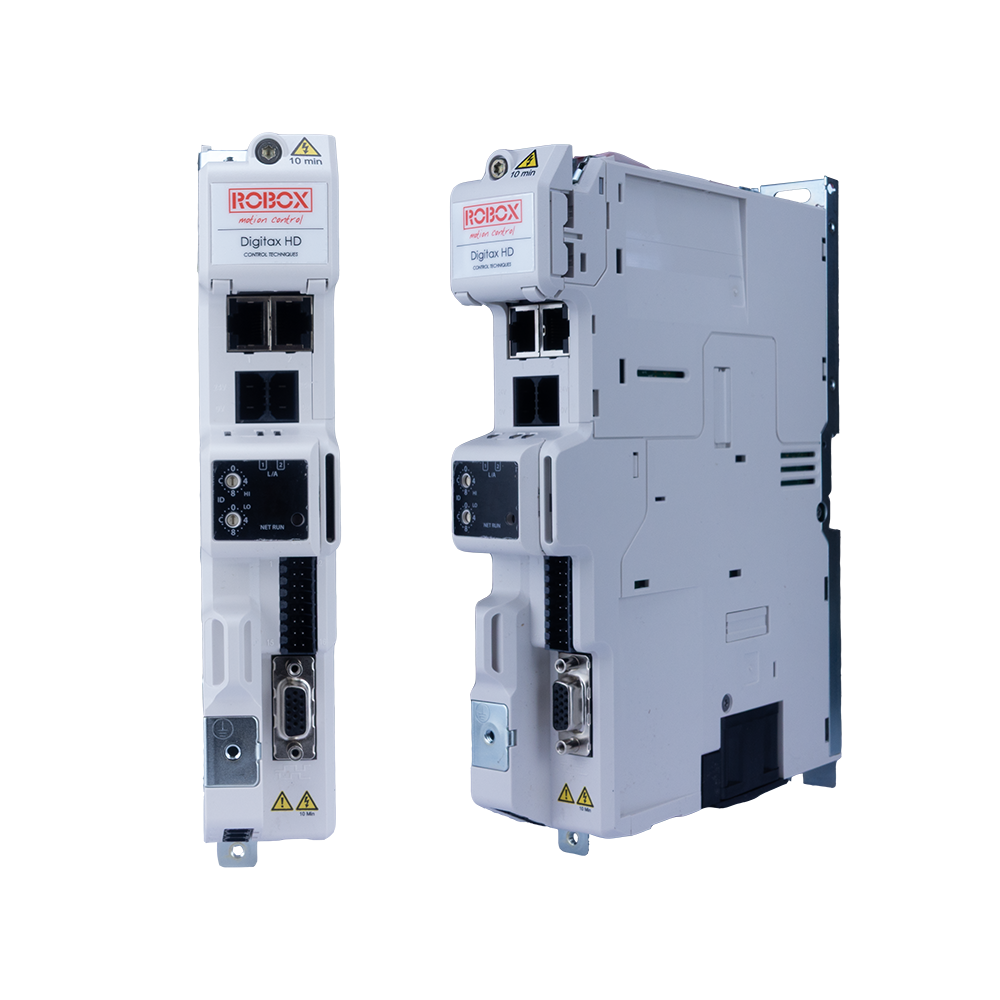

Il Digitax HD M753 è un servoazionamento di ultima generazione progettato per architetture di motion control centralizzate ad alte prestazioni. Con un design compatto e una tecnologia all’avanguardia, questo azionamento è la scelta ideale per integrare facilmente i controlli Robox in sistemi di automazione complessa. La sua interfaccia EtherCAT a 2 porte lo rende versatile e facile da integrare, mentre la tecnologia di gestione termica Ultraflow™ ne ottimizza l’installazione in spazi ridotti.
Prestazioni e specifiche meccaniche
Alimentazione e potenza
Adatto per servomotori e motori asincroni con un range di potenza da 0,37 kW (1,5 A) fino a 5,5 kW (16 A).
Dimensioni

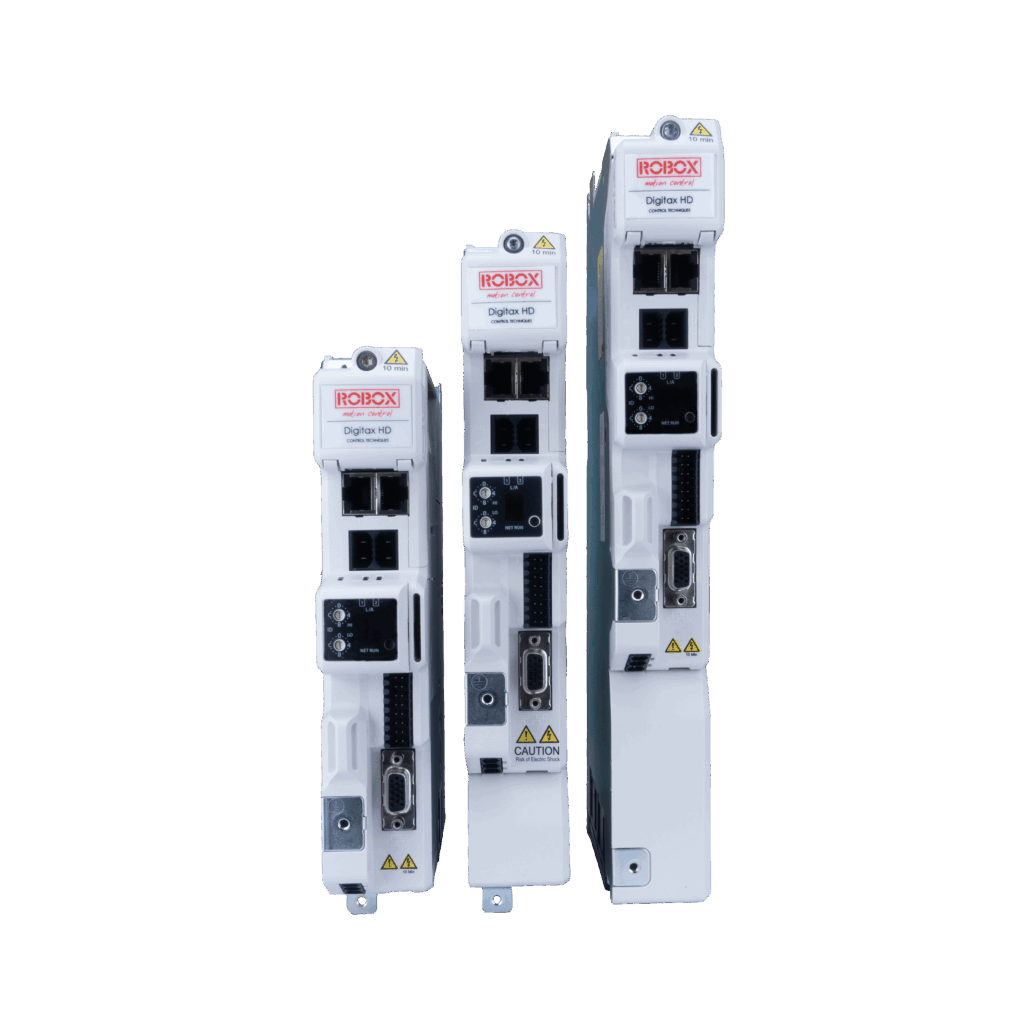

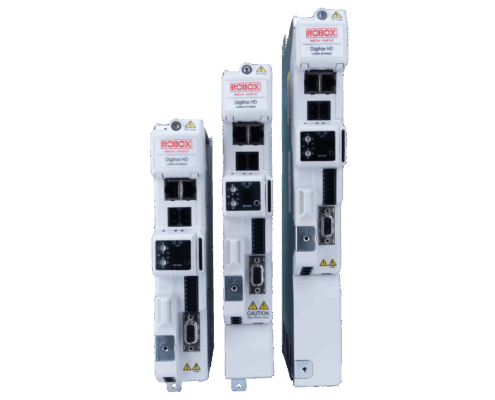

Il suo profilo ultracompatto di soli 40 mm di larghezza e 174 mm di profondità, permette di massimizzare lo spazio nel quadro elettrico. Per darti la flessibilità di cui hai bisogno, l’azionamento è disponibile in tre diverse altezze, a seconda dei requisiti di potenza della tua applicazione:
- Frame 1 (233 mm): corrente nominale da 1,5 a 4,2 A e corrente di picco fino a 12,6 A (a 400 V).
- Frame 2 (278 mm): corrente nominale da 6 a 10,8 A e corrente di picco fino a 31,5 A (a 400 V).
- Frame 3 (328 mm): corrente nominale da 13,5 a 16 A e corrente di picco fino a 48 A (a 400 V).
Gestione Termica
La tecnologia Ultraflow™ garantisce una dissipazione del calore efficiente, permettendo di installare il drive in spazi ristretti senza comprometterne l’affidabilità.
Comunicazioni ed espandibilità
Comunicazioni
L’interfaccia principale è EtherCAT, dotata di uno switch a 2 porte per un’integrazione semplice e veloce. Supporta i protocolli CoE (DS402) per il controllo del moto e EoE (Ethernet over EtherCAT) per una diagnostica remota e una configurazione semplificata.
Input/Output (I/O)
Dispone di due input digitali e due output digitali multifunzione per una flessibilità di controllo superiore.
Feedback
Interfacce Trasduttore
Supporta fino a due feedback di posizione, inclusi i principali protocolli industriali come EnDat 2.2, EnDat 3, BiSS, SC Hiperface, Resolver e molti altri.
Simulazione Encoder
Offre un’output dedicata per la simulazione encoder, anche in modalità virtuale.
Autoconfigurazione (Coming Soon)
Una funzionalità in arrivo che permetterà l’autoconfigurazione dei parametri motore tramite targhetta elettronica (se supportata dal produttore del motore).
Funzioni di sicurezza
Funzione STO
Include un input STO (Safe Torque Off) integrato, certificato SIL3 / PLe, per garantire la massima protezione per l’operatore e il macchinario.
Sicurezza all’avanguardia

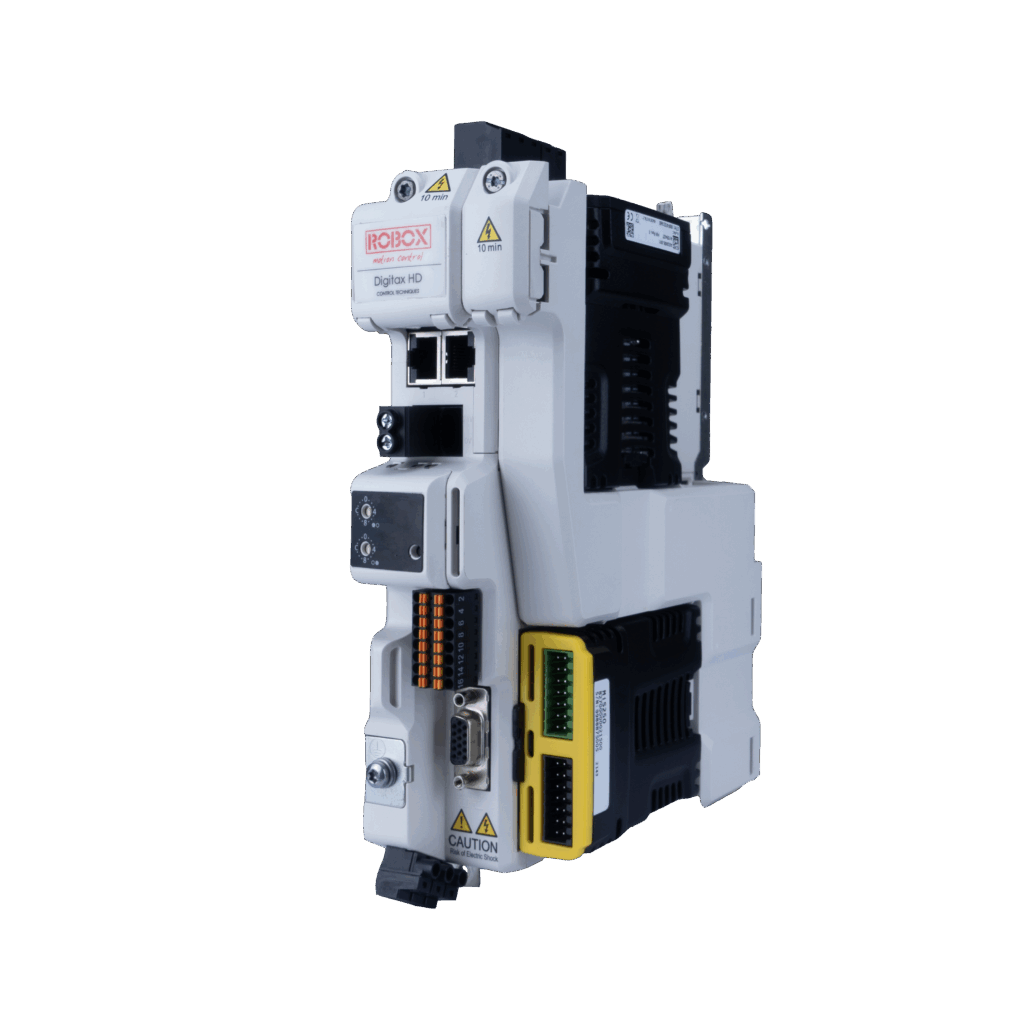

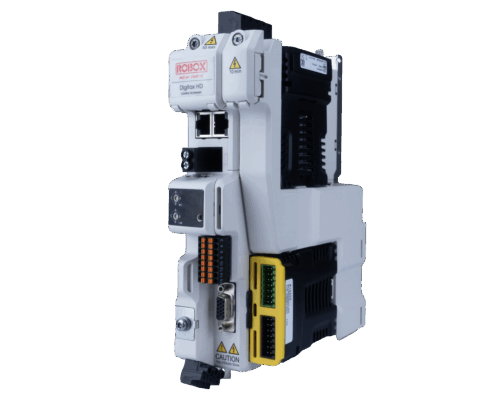

Per le applicazioni che richiedono un livello di sicurezza superiore, è possibile aggiungere il modulo opzionale MiS250, che estende le funzionalità integrate aggiungendo funzioni come Safe Stop 1, Safely Limited Speed e Safe Direction.
