µRMC2

Controllo assi – equipaggiato di CPU G2 in grado di gestire fino a 32 assi interpolati, pilotati tramite fieldbus EtherCAT o CANopen

Le principali caratteristiche sono:

  • Microprocessore Power PC Freescale MPC5200 a 400MHz
  • Numero assi:
    • fino a 32 interpolati, pilotati tramite fieldbus Ethercat o CANopen
  • Memoria:
    • 60 Mbyte compact flash rimovibile, espandibile
    • 64 Mbyte DRAM
    • 128 Kbyte memoria ram ritentiva per salvataggio parametri e allarmi
  • Comunicazioni:
    • n. 1 canale seriale RS232 per scopi generali (Robox BCC/31, DF1)
    • n. 1 canale seriale RS422/485 per scopi generali (Robox BCC/31, DF1)
    • n. 2 canali Ethernet 10/100 Mbits/s (CoE – Can Over EtherCAT, SoE – Servodrive Over EtherCAT, EoE – Ethernet over EtherCAT, TCP/IP, UDP, TFTP, Modbus/TCP, Ethernet/IP, Robox BCC/31/TCP)
    • n. 2 canali Canbus (protocolli DS301, DS401, DS402, Device Net, Robox Cnet) per il pilotaggio di assi e/o I/O remotato
    • n. 1 canale Profibus DP slave.
    • disponibili O.P.C. Server e ActiveX per comunicazioni in ambiente Windows
  • Periferiche:
    • n. 8 canali input digitali, PNP, opto-disaccoppiati, logica positiva, 24VDC, di cui 3 con funzioni capture
    • n. 8 canali output digitali, PNP, opto-disaccopiati, logica positiva, 24VDC (max 0,5A per canale)
    • 1 canale ingresso encoder incrementale RS422 line driver 5VDC con ingresso di homing dedicato
  • Compatibile ROS
  • Rele’ di sicurezza (watch dog) approvato norme ZH1/457
  • Display di monitoraggio stato CPU
  • Teleassistenza
  • Orologio/calendario real-time
  • Alimentazione 24 VDC, 15W
  • Dimensioni: mm 230x77x85
  • Montaggio verticale od orizzontale su canalina Din (35mm) secondo standard EN60715
Icona

DWG per CAD elettrico 110.05 KB 12 downloads

...
Icona

Schemi cablaggio IU1017.002 249.37 KB 23 downloads

...
Icona

Manuale d'uso man_07025 1.41 MB 42 downloads

...
Icona

SAT per CAD meccanico 2.69 MB 6 downloads

...
Icona

Presentazione man_10035 1.31 MB 6 downloads

...

    Esempi d’uso

    Architetture

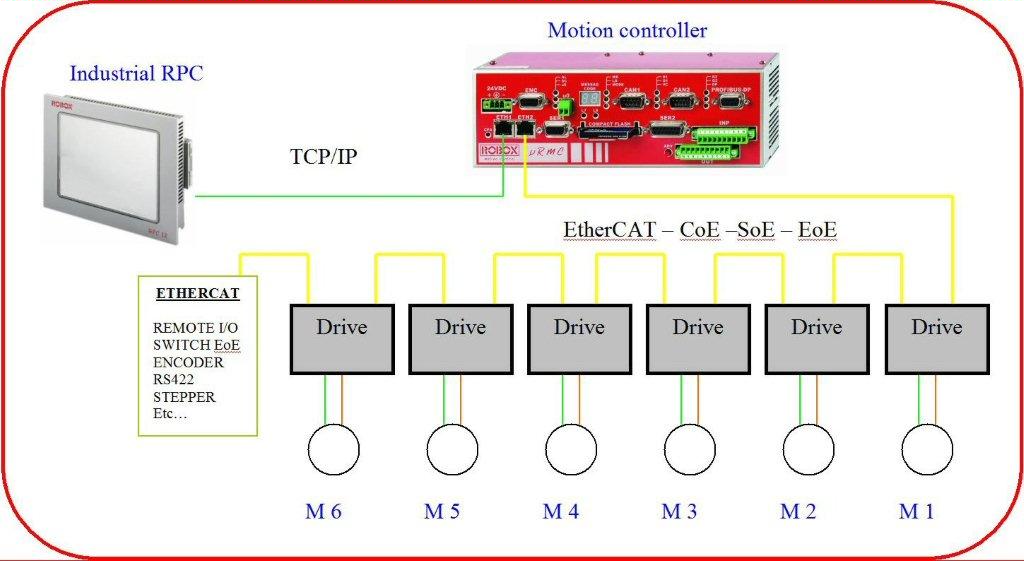

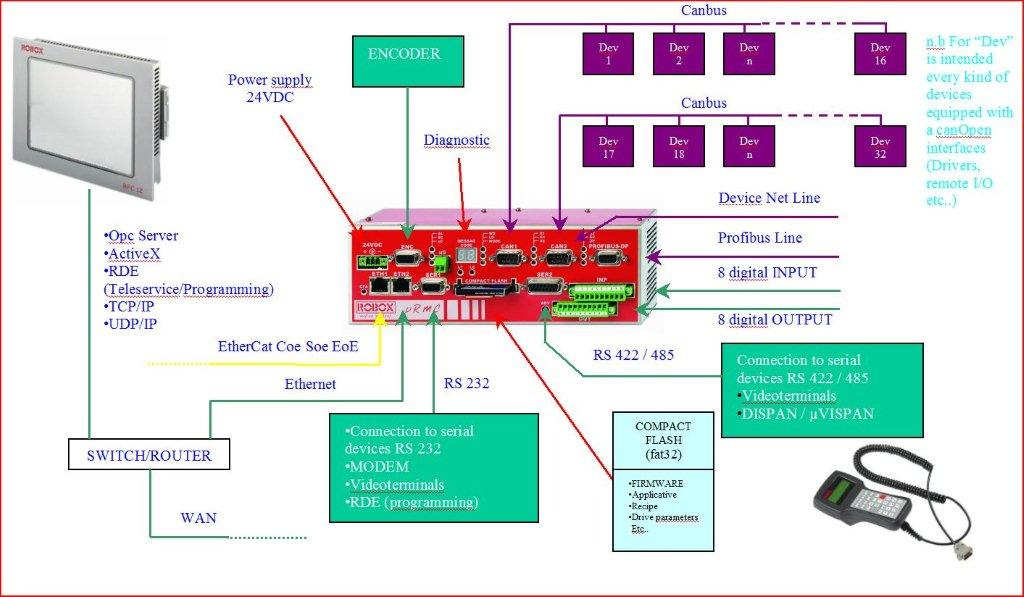

    Esempi di architetture
